수소차 전기모터 구동 시스템 구조와 에너지 전환 원리

수소전기차(FCEV)는 흔히 '달리는 공기청정기'로 널리 알려져 있으나, 실제 차량의 구동을 담당하는 핵심은 엔진이 아닌 전기모터입니다. 많은 이들이 수소차와 일반 전기차를 완전히 다른 범주로 인식하기도 하지만, 구동 측면에서 보면 두 차량 모두 전기 에너지를 운동 에너지로 변환하는 모터 시스템을 공유하는 기술적 동반자입니다.

수소차의 모터는 연료전지 스택에서 실시간으로 생산된 전력을 바탕으로 지연 없는 즉각적인 토크를 발생시킵니다. 이는 내연기관 차량에서는 경험하기 힘든 정숙하면서도 강력한 주행 성능을 완성하는 근간이 됩니다.

수소차 구동 시스템의 핵심 구조

수소차의 전기모터는 단순한 회전 장치를 넘어 에너지 효율을 극대화하는 첨단 공학의 집약체입니다. 전체 시스템을 지탱하는 주요 구조적 특징은 다음과 같습니다.

• 구동 모터: 전기에너지를 물리적인 회전력으로 변환하여 바퀴를 돌리는 실질적인 핵심 장치입니다.
• 감속기: 모터의 높은 회전수를 주행에 적합한 회전력으로 변환하여 효율적인 동력 전달을 돕습니다.
• 인버터/컨버터: 연료전지의 직류 전기를 모터용 교류 전기로 변환하고 전압을 정밀하게 제어합니다.

💡 전문가 인사이트: 수소차 모터는 내연기관 대비 부품 수가 적어 유지보수가 용이하며, 감속기를 통해 변속 충격 없는 부드러운 가속감을 제공하는 것이 특징입니다.

내연기관 대비 모터의 강점

비교 항목	내연기관 엔진	수소차 전기모터
응답성	RPM 상승 대기 필요	즉각적인 최대 토크
소음/진동	폭발 공정으로 발생	극저소음 및 무진동
에너지 효율	약 20~30% 수준	90% 이상의 고효율

물리적 구조의 핵심: 영구자석형 동기모터(PMSM)

현재 수소차에서 주로 채택되는 영구자석형 동기모터(PMSM)는 저속에서의 높은 토크와 고속 영역에서의 정밀한 제어 성능을 동시에 갖추고 있습니다. 이는 에너지 효율을 극대화해야 하는 친환경 모빌리티에 최적의 선택입니다.

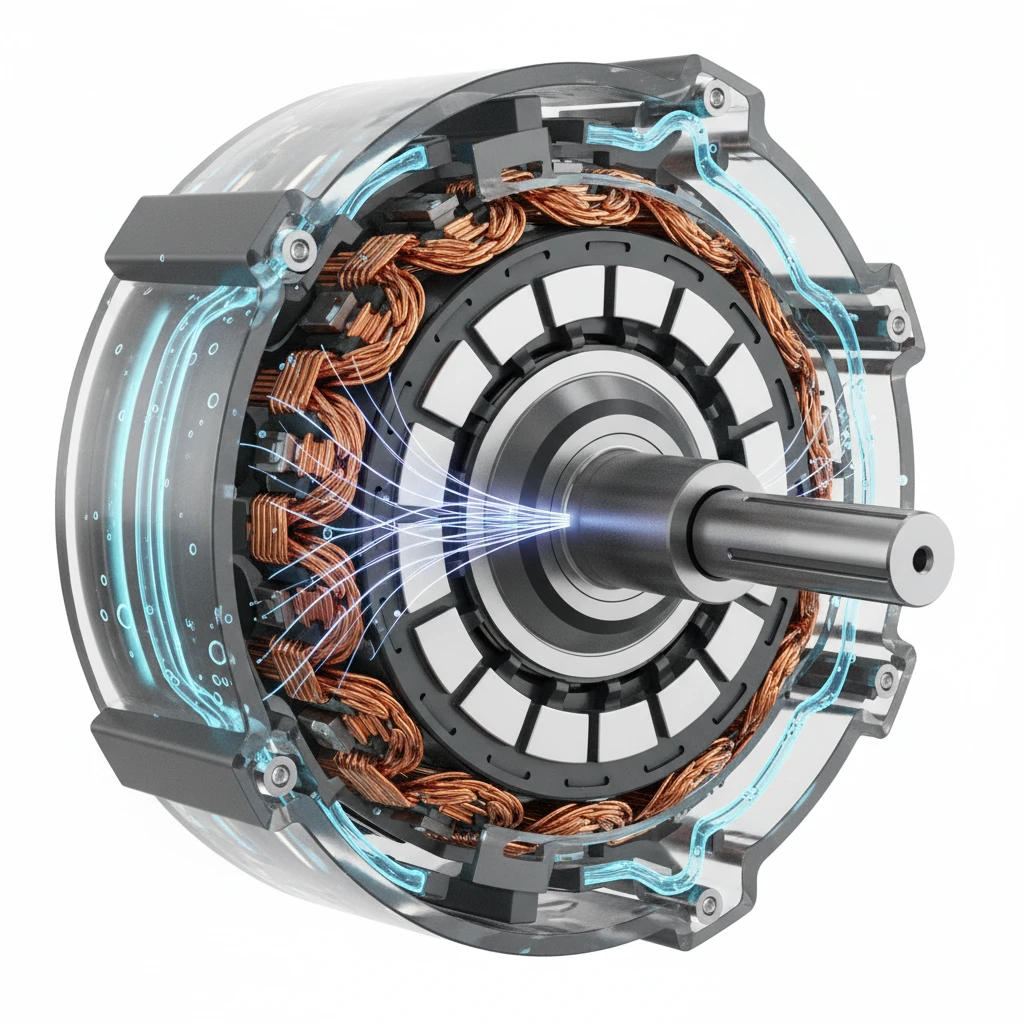

전기모터의 3대 핵심 구성 요소

내부에는 고도의 전자기학 원리가 집약되어 있습니다. 고성능 모터를 구성하는 요소는 다음과 같습니다.

• 고정자(Stator): 규소강판 철심에 구리 코일을 감은 부분으로, 전류가 흐를 때 강력한 회전 자기장을 형성합니다.
• 회전차(Rotor): 고정자 내부에서 회전하며 동력을 전달합니다. 세계 최고의 자력을 지닌 네오디뮴(NdFeB) 영구자석이 내장됩니다.
• 하우징 및 냉각 시스템: 고속 회전 시 발생하는 열을 관리하기 위해 내부에 수냉식 냉각 통로를 설계하여 내구성을 확보합니다.

기술적 진보: 헤어핀 권선 기술(Hairpin Winding)

최근에는 직사각형 단면의 구리선을 사용하는 헤어핀 권선 기술이 적용됩니다. 공간을 촘촘하게 채워 에너지 밀도를 20% 이상 향상시키며 모터의 소형화와 경량화를 가능케 합니다.

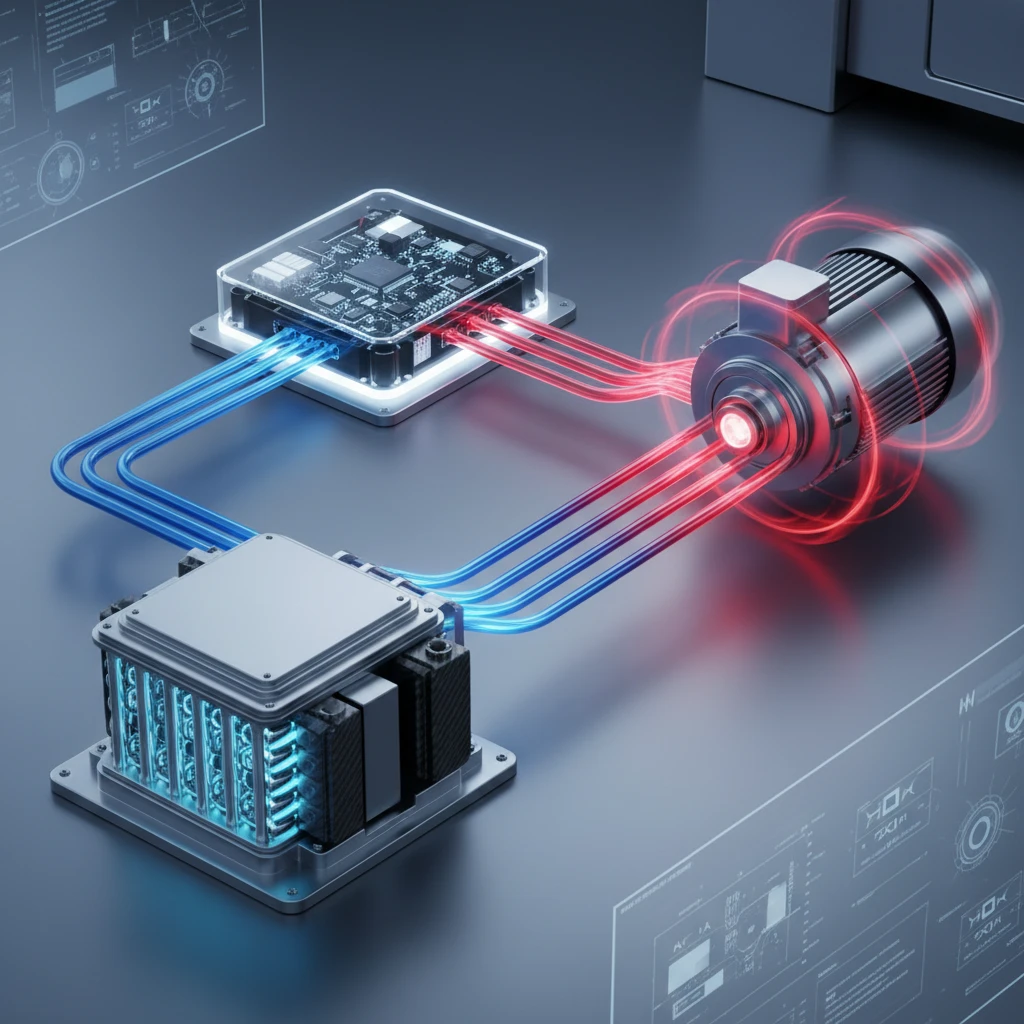

에너지 전달 메커니즘: 수소에서 회전력까지

"수소가 어떻게 거대한 차체를 움직이는가?"에 대한 답은 연료전지 스택과 모터의 유기적 결합에 있습니다. 수소차는 화석 연료를 태우는 대신, 수소와 산소의 결합으로 생성된 전기를 직접 활용합니다.

에너지 전환 4단계 과정

수소 분자가 바퀴의 회전력으로 변하기까지의 과정은 다음과 같습니다.

1. 수소 공급 및 반응: 스택 내부에서 수소와 산소가 만나 전자를 방출하며 전기를 생성합니다.
2. 직류 전기 생성: 화학 반응의 결과인 DC(직류) 전기가 전력 변환 장치로 전달됩니다.
3. 인버터 제어: 인버터(Inverter)가 직류를 교류(AC)로 변환하며 모터의 속도와 토크를 정밀 제어합니다.
4. 모터 구동: 변환된 전기에너지가 코일을 자화시켜 강력한 회전 자기장을 형성, 물리적 회전력을 발생시킵니다.

수소차의 모터 시스템은 단순히 동력을 전달하는 것을 넘어, 감속 시 발생하는 에너지를 다시 전기로 바꾸는 회생 제동 시스템을 통해 전체 시스템 효율을 극대화합니다.

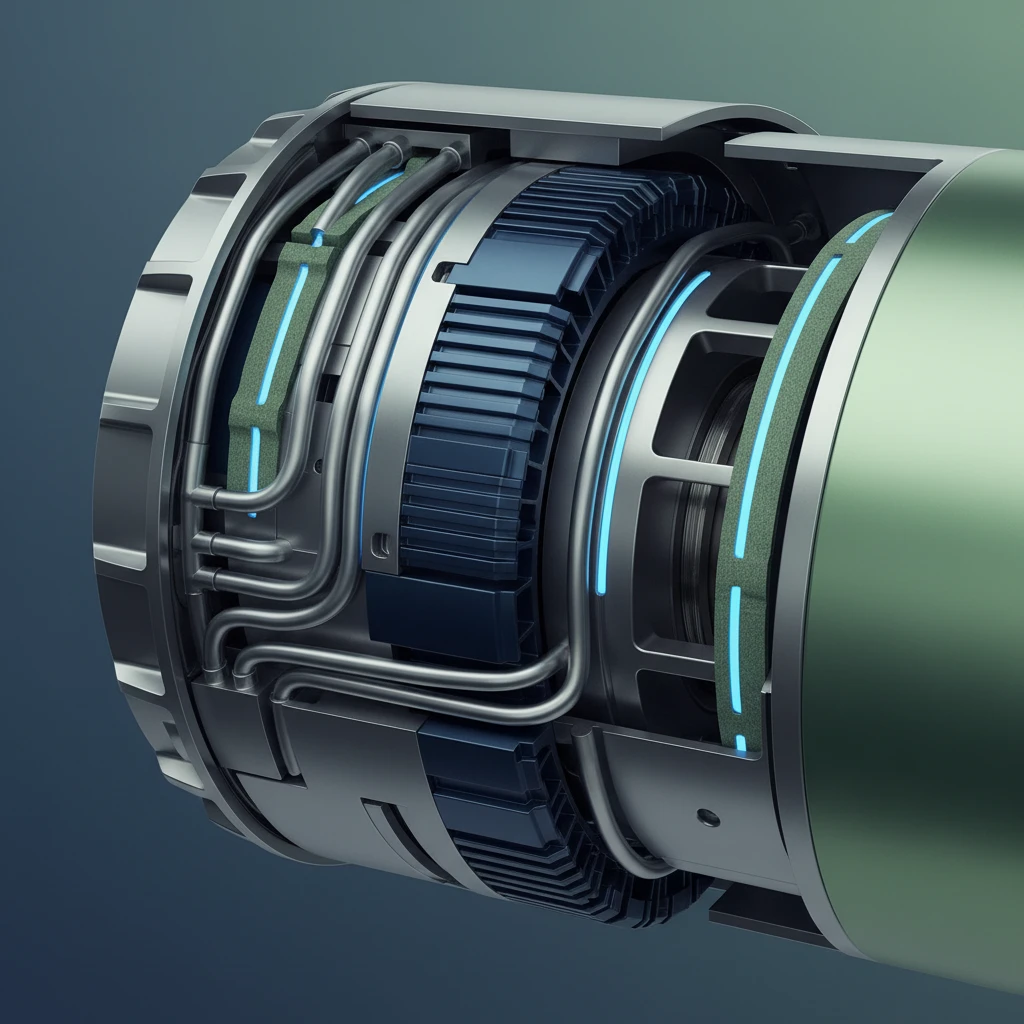

특화 기술: 냉각과 소음 차폐의 정수

수소차 모터 기술의 핵심은 단순 출력을 넘어 전력 효율을 극대화하면서 승객에게 전달되는 소음과 진동(NVH)을 차단하는 정밀함에 있습니다.

주요 특화 기술 요소

• 통합 열관리: 연료전지 스택과 모터의 열을 동시에 제어하여 전체 에너지 효율을 약 15% 향상시킵니다.
• 고성능 감속기: 수만 RPM의 회전수를 토크로 변환하며 동력 손실을 최소화하는 저마찰 기어 설계가 핵심입니다.
• 고주파음 억제: 엔진 소음이 없는 정숙한 공간에서 도드라지는 모터 특유의 고주파음을 차단하기 위해 다층 흡음 구조를 채택했습니다.

미래 모빌리티의 핵심 동력으로의 진화

수소차 전기모터는 고효율화와 경량화를 향해 끊임없이 진화하고 있습니다. 이는 탄소 중립 시대를 앞당기는 가장 확실한 기술적 동력이 될 것입니다.

차세대 모터 기술 발전 방향

• 비희토류 모터: 자원 수급 불안정을 해소하기 위한 페라이트 활용 기술
• 고성능 유냉식 시스템: 냉각 효율을 극대화하여 내구성과 출력을 동시 향상
• 인휠(In-wheel) 모터: 바퀴 내부에 모터를 장착하여 공간 활용성을 극대화

수소차 모터 관련 자주 묻는 질문 (FAQ)

Q1. 일반 전기차(BEV) 모터와 구조적으로 동일한가요?

A1. 기본 원리는 같으나 제어 방식에서 차이가 납니다. 수소차는 연료전지 스택의 가변 전압을 최적으로 변환하는 인버터 기술이 매우 중요하며, 냉각 시스템이 스택과 연계되어 더욱 정밀하게 설계됩니다.

Q2. 모터의 내구성과 관리 방법이 궁금합니다.

A2. 모터는 엔진과 달리 마찰 부위가 거의 없어 반영구적 수명을 자랑합니다. 다만 고전압 케이블의 절연 상태와 냉각수 순환 시스템을 정기적으로 점검하는 것이 수명 연장의 핵심입니다.

Q3. 회생제동 시 에너지는 어디로 저장되나요?

A3. 감속 시 발전기로 전환된 모터가 생성한 전기는 연료전지가 아닌 고전압 보조 배터리에 저장됩니다. 이 에너지는 다시 가속 시 모터를 도와 전체 효율을 높이는 데 쓰입니다.
