고전압 절연 시스템 보호를 위한 스택 냉각수와 케이블 관리

수소전기차(FCEV)는 400V 이상의 고전압 시스템이 가동되는 정밀 기기입니다. 일반 내연기관차와 달리 전류가 차체로 흐르는 누전을 방지하는 절연 성능이 안전의 핵심입니다.

절연 파괴는 단순한 고장을 넘어 화재나 감전 사고로 이어질 수 있으므로, 운전자와 정비사가 반드시 알아야 할 점검 항목을 심도 있게 살펴보겠습니다.

고전압 절연 관리의 핵심 가치

수소차의 절연 상태는 단순한 부품 성능을 넘어 탑승자의 생명보호와 직결됩니다. 시스템 내부의 미세한 균열이나 습기 침투는 절연 저항을 급격히 낮추는 주된 원인이 됩니다.

"전기차와 수소차의 안전 규정에 따르면, 고전압 배터리와 차체 사이의 절연 저항값은 안전 기준치 이상으로 상시 유지되어야 합니다."

절연 저항 감소 시 발생할 수 있는 주요 위험

• 감전 사고: 차체 외함에 누설 전류가 발생하여 사용자 접촉 시 치명적 피해 발생
• 시스템 화재: 고전압 아크 발생으로 인한 주변 가연성 부품 및 수소 라인 열화
• 제어 불능: 전자제어장치(ECU) 신호 간섭으로 인한 급가속 또는 시동 꺼짐 유발
• 배터리 손상: 비정상적 방전 경로 형성으로 고가품인 스택 및 배터리 수명 단축

구분	내용
점검 대상	고전압 배터리, 스택, 인버터, 와이어링 하네스
주요 원인	노후화된 커넥터, 냉각수 누수, 외부 충격에 의한 피복 손상

연료전지 스택의 절연 저항과 냉각수 관리

수소차의 심장이라 불리는 연료전지 스택(Fuel Cell Stack)은 고전압 전기를 직접 생성하는 핵심 부품입니다. 스택 내부의 기밀성과 절연 상태는 차량 전체의 시스템 안전을 결정짓는 가장 치명적인 요소입니다.

절연 성능 유지를 위한 핵심 점검 포인트

수분이 발생하는 스택의 특성상 부식과 전도도 관리에 집중해야 합니다. 안전을 보장하기 위해서는 화학적 관리와 물리적 점검이 병행되어야 합니다.

📋 스택 주요 점검 항목 및 기준

점검 항목	관리 기준	비고

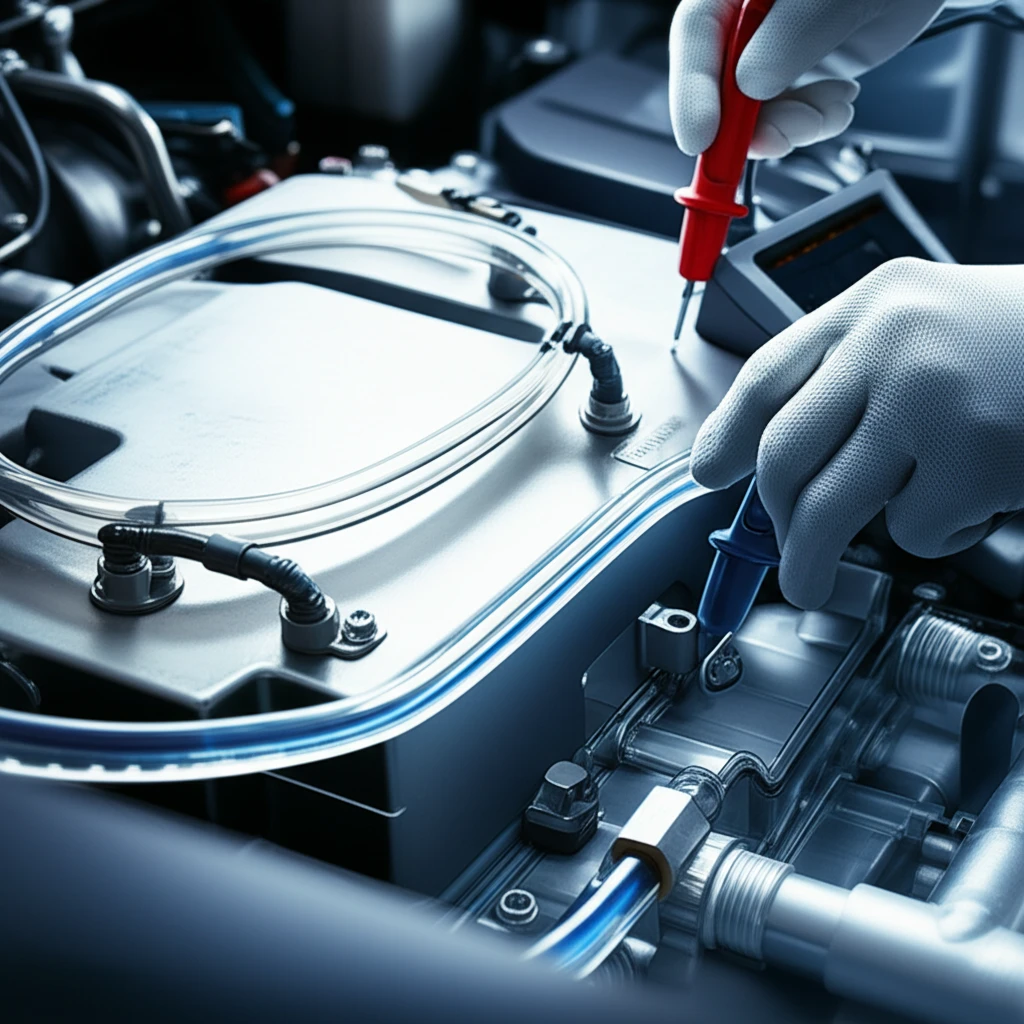

절연 저항값	1MΩ 이상	Megger 측정기 사용
냉각수 전도도	저전도성 유지	이온 필터 상태 확인
하우징 상태	부식 및 누수 없음	육안 및 기밀 점검

• 저전도성 전용 냉각수와 이온 관리: 냉각수 내 이온 농도가 높아져 전도도가 상승하면 스택 내부 전기가 차체로 흐르는 경로가 형성됩니다. 정기적으로 이온 필터를 교체하고 냉각수 오염도를 체크하는 것이 필수적입니다.
• 스택 하우징 및 물리적 부식 점검: 정밀 점검 시에는 전용 측정기를 사용하여 측정값이 기준치인 1MΩ(메가옴) 이상을 유지하는지 반드시 확인해야 합니다.

"연료전지 스택의 절연 저항은 단순히 전기적 수치가 아니라, 운전자의 안전을 보호하는 최후의 방어선입니다."

오렌지 케이블과 커넥터의 물리적 건전성 확보

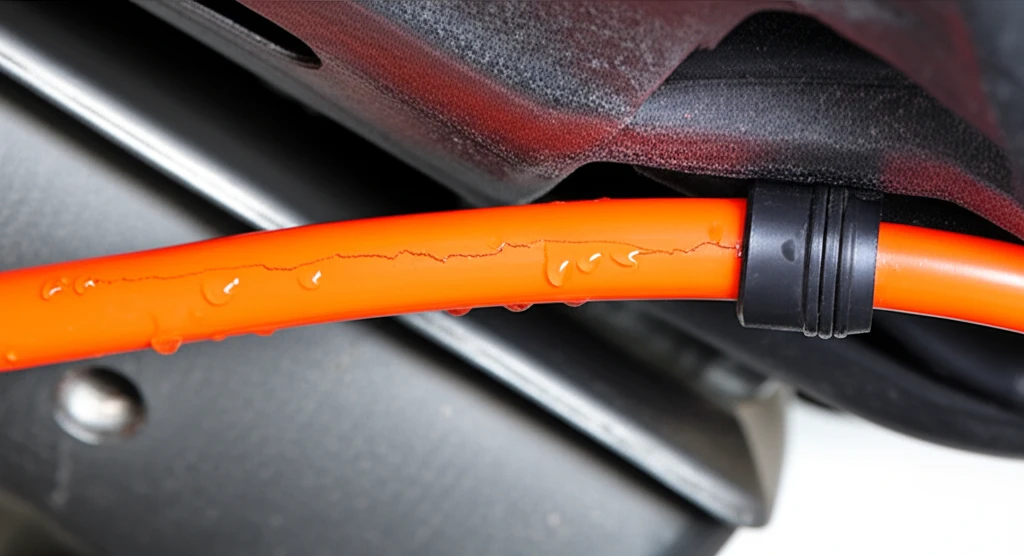

수소 전기차의 엔진룸과 하부를 가로지르는 주황색 고전압 케이블은 차량의 생명선입니다. 이 배선망은 수백 볼트의 고전압이 외부로 유출되지 않도록 차단하는 최전방 방어선 역할을 합니다.

정밀 점검 및 계통 분석 항목

• 외부 마모 및 충격 흔적: 노면의 돌 튀김이나 진동으로 인한 피복 미세 균열을 점검해야 합니다.
• 커넥터 수분 침투 및 부식: 고압 커넥터 내부의 고무 씰(Seal) 노화는 절연 저항 급감의 직접적인 원인이 됩니다.
• 고정 브래킷 상태: 케이블이 차체의 날카로운 부위와 마찰되지 않도록 클램프 체결 상태를 확인합니다.

데이터 기반의 선제적 대응 체계

최신 수소차의 BMS(Battery Management System)는 실시간으로 누전을 감시합니다. 정기 점검 시 진단기를 통해 과거 기록된 절연 저항 수치 추이를 분석함으로써 잠재적 위험을 사전에 차단해야 합니다.

점검 요소	주요 점검 내용	기대 효과
물리적 검사	피복 크랙 및 씰링 노화 확인	직접적인 누전 및 화재 예방
로그 분석	절연 저항 변동 기록 모니터링	잠재적 절연 파괴 구간 예측

전력제어장치(EPCU) 및 프레임 접지 상태 최적화

통합전력제어장치(EPCU)와 전동 압축기 등 고전압 보조 기기들에 대한 정밀한 밀봉과 접지 최적화도 빼놓을 수 없습니다.

핵심 인사이트: 절연 파괴는 시스템 셧다운으로 이어질 수 있습니다. 단품의 저항값 측정뿐 아니라, 차체와 연결된 전위차 관리가 수반되어야 합니다.

• EPCU 내부 결로 및 열화 관리: 하우징 밀봉이 약해져 내부에 결로가 생기면 절연 저항이 급격히 하락하므로 정기적인 진단이 필요합니다.
• 철저한 프레임 접지(Grounding) 강화: 접지 볼트가 부식되지 않았는지 점검하고, 단단한 체결 상태를 유지하여 누설 전류를 안전하게 처리해야 합니다.

보이지 않는 안전막, 정밀 진단으로 지키십시오

수소전기차의 고전압 절연 시스템은 운전자와 차량을 보호하는 최후의 보루입니다. 차량 노후화와 외부 환경 요인은 절연 성능을 서서히 약화시키므로 잠재적 위험을 사전에 차단하는 것이 무엇보다 중요합니다.

• 절연 저항 측정: 전용 테스터기를 사용한 정밀 수치 확인
• 커넥터 부식 검사: 수분 유입 및 단자 접촉 불량 상태 진단
• 와이어링 하네스 점검: 외부 충격에 의한 피복 마모 여부 확인
• 냉각수 절연 특성: 저전도 냉각수의 오염도 평가

혹독한 계절 변화 전후에는 반드시 전문 서비스 센터를 방문하여 수소차의 안전 수명을 연장하시기 바랍니다.

절연 관리 관련 주요 궁금증 해소 (FAQ)

Q1. 절연 경고등이 점등되면 즉시 차를 세워야 하나요?

네, 즉시 안전한 곳에 정차하십시오. 이는 누전 감지에 따른 긴급 보호 조치이므로 주행을 강행하는 것은 매우 위험합니다.

Q2. 급한 상황에서 일반 부동액을 보충해도 될까요?

절대 안 됩니다. 일반 부동액은 전도성 물질을 포함하고 있어 주입 즉시 시스템 절연을 파괴합니다. 반드시 전용 저전도성 냉각수를 사용해야 합니다.

Q3. 하부 세차 시 주의할 점이 있나요?

오렌지색 고전압 배선이나 커넥터 부위에 고압수를 직접 분사하는 것은 피해야 합니다. 침수 도로를 주행했다면 반드시 전문가의 점검을 받으십시오.

"수소차의 안전 운행은 완벽한 절연 상태를 유지하는 것에서 시작됩니다."
